Pentingnya memahami dial indicator karena alat ini sering dipakai untuk mendeteksi masalah presisi yang tidak terlihat oleh mata.
Pernah lihat mekanik profesional bekerja di bengkel mesin atau otomotif, lalu mereka memasang alat kecil dengan jam angka dan jarum yang bergerak sangat halus?
Sekilas terlihat sederhana. Tapi justru alat kecil itu yang sering jadi penentu apakah sebuah mesin dianggap “layak jalan” atau harus bongkar ulang.
Masalahnya, banyak orang yang baru belajar teknik atau otomotif sering mengabaikan alat ini.
Padahal, kesalahan sekecil 0,01 mm saja bisa bikin mesin bergetar, komponen cepat aus, sampai performa kendaraan turun drastis.
Di sinilah dial indicator jadi “senjata utama” para teknisi profesional.
Alat ini bukan sekadar alat ukur biasa. Dia dipakai untuk membaca ketidaksempurnaan yang tidak bisa dilihat mata, seperti poros yang tidak center, permukaan yang tidak rata, atau celah komponen yang terlalu longgar.
Kalau kamu sedang belajar dunia otomotif, machining, atau kerja bengkel, memahami alat ini bukan pilihan—tapi kebutuhan dasar.
Di artikel ini, kamu bakal diajak memahami dial indicator dari nol sampai benar-benar paham cara kerja dan penggunaannya di dunia nyata, tanpa istilah rumit yang bikin pusing.
Dan setelah ini, kita mulai dari hal paling dasar dulu: sebenarnya, apa itu dial indicator?
Apa Itu Dial Indicator?
Dial indicator adalah alat ukur presisi yang digunakan untuk mengetahui penyimpangan kecil pada suatu permukaan atau komponen mekanik.
Alat ini bekerja dengan prinsip perubahan gerak kecil (linear) yang kemudian ditampilkan melalui pergerakan jarum pada skala berbentuk dial.
Dalam dunia teknik, dial indicator bukan digunakan untuk mengukur panjang secara langsung. Fungsinya lebih ke “membandingkan” posisi atau kondisi suatu benda terhadap standar tertentu. Karena itu, alat ini sering disebut juga sebagai alat ukur deviasi.
Cara kerjanya cukup unik. Saat ujung spindle menyentuh permukaan benda kerja, setiap pergerakan kecil akan diteruskan ke sistem mekanik di dalam alat. Pergerakan ini kemudian diperbesar dan ditunjukkan oleh jarum pada dial, sehingga perubahan sekecil apa pun bisa terbaca dengan jelas.
Biasanya, tingkat ketelitian dial indicator bisa mencapai 0,01 mm, bahkan pada beberapa tipe tertentu bisa lebih sensitif lagi. Inilah alasan kenapa alat ini sangat penting di dunia otomotif, permesinan, hingga industri manufaktur.

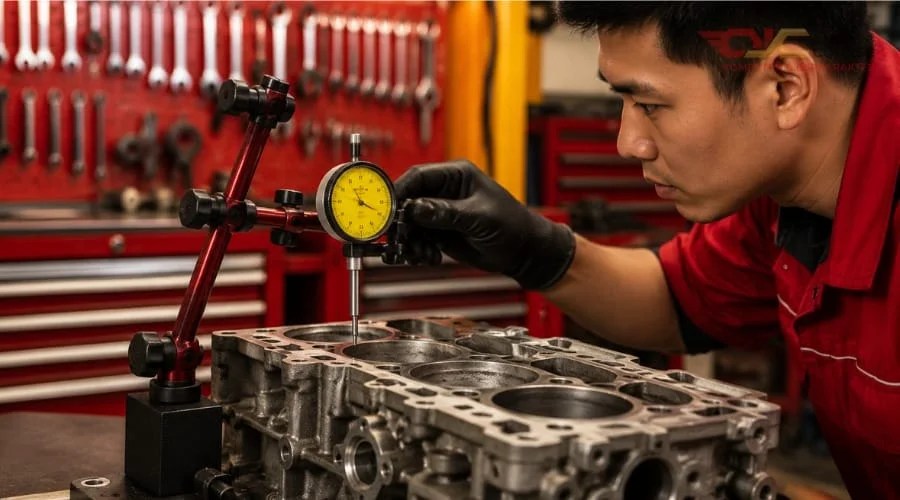

Dial indicator juga sering digunakan bersama magnetic base agar posisinya stabil saat proses pengukuran. Dengan begitu, hasil pengukuran menjadi lebih akurat dan tidak mudah berubah karena getaran atau pergeseran alat.
Singkatnya, kalau kamu ingin memastikan sebuah komponen benar-benar presisi, lurus, rata, atau tidak mengalami penyimpangan, dial indicator adalah alat yang paling sering dipakai para teknisi profesional untuk mendapatkan jawaban yang akurat.
Fungsi Dial Indicator dalam Dunia Teknik
Dalam dunia teknik, dial indicator bukan sekadar alat pelengkap di meja kerja. Alat ini justru jadi “mata presisi” yang membantu teknisi membaca kesalahan kecil yang tidak bisa dilihat secara langsung.
Karena sifatnya yang sangat sensitif, dial indicator dipakai di banyak proses penting, terutama yang membutuhkan akurasi tinggi pada komponen mesin.
1. Mengukur kerataan permukaan (flatness)
Salah satu fungsi paling umum adalah mengecek apakah suatu permukaan benar-benar rata atau tidak.
Misalnya pada blok mesin, kepala silinder, atau meja kerja mesin bubut.
Sedikit saja permukaan tidak rata, bisa menyebabkan kebocoran, getaran, atau performa mesin menurun.
2. Mengecek run out pada poros
Run out adalah kondisi ketika poros berputar tidak pada sumbu yang sempurna.
Dengan dial indicator, teknisi bisa melihat apakah ada penyimpangan saat poros diputar.
Fungsi ini sangat penting pada komponen seperti crankshaft, camshaft, hingga roda kendaraan.
3. Mengukur kesejajaran (alignment)
Dial indicator juga sering digunakan untuk memastikan dua komponen berada pada garis yang sejajar. Contohnya pada proses alignment motor listrik dengan pompa, atau pemasangan pulley dan belt.
Kesalahan kecil pada alignment bisa membuat keausan cepat dan efisiensi turun.
4. Mengukur end play dan clearance
End play adalah pergerakan bebas suatu komponen ke arah aksial (maju-mundur). Dengan dial indicator, teknisi bisa mengukur apakah celah tersebut masih dalam batas toleransi atau sudah berlebihan.
Ini penting untuk menjaga umur pakai komponen tetap optimal.
5. Kontrol kualitas & penyetelan mesin
Di industri manufaktur, dial indicator digunakan sebagai alat kontrol kualitas (quality control). Setiap komponen yang diproduksi akan dicek apakah sesuai standar presisi.
Selain itu, alat ini juga membantu proses penyetelan mesin agar hasil kerja tetap konsisten dan stabil.
Cara Kerja Dial Indicator
Cara kerja dial indicator sebenarnya cukup sederhana kalau dijelaskan dengan alur yang mudah dipahami. Intinya, alat ini mengubah gerakan kecil pada ujung pengukur menjadi pergerakan jarum yang jauh lebih besar di skala dial.
Prinsip ini membuat perubahan sekecil apa pun bisa terlihat jelas, bahkan hingga level 0,01 mm.
1. Ujung spindle menangkap gerakan kecil
Bagian pertama yang bekerja adalah spindle (ujung penekan).
Saat ujung ini menyentuh permukaan benda kerja, setiap gerakan naik atau turun sekecil apa pun akan langsung diterima oleh spindle.
Gerakan ini bisa berasal dari permukaan yang tidak rata, poros yang berputar, atau komponen yang bergeser.
2. Sistem gear mengubah gerakan linear menjadi rotasi
Setelah spindle bergerak, energi mekanik tersebut diteruskan ke sistem gear kecil di dalam dial indicator.
Di sinilah proses penting terjadi:
gerakan lurus (linear) diubah menjadi gerakan putar.
Sistem gear ini dirancang sangat presisi agar perubahan kecil bisa diperbesar secara konsisten.
3. Jarum dial menunjukkan hasil pembesaran gerakan
Gerakan yang sudah diperbesar oleh gear akan diteruskan ke jarum penunjuk pada dial.
Jarum ini akan bergerak sesuai perubahan posisi spindle, sehingga kamu bisa melihat apakah terjadi deviasi atau tidak pada benda kerja.
Semakin besar penyimpangan, semakin jauh jarum bergerak dari posisi nol.
4. Skala dial sebagai pembacaan hasil akhir
Di bagian depan alat terdapat skala berbentuk lingkaran yang disebut dial scale.
Skala ini biasanya sudah dikalibrasi dalam satuan milimeter atau inci dengan tingkat ketelitian sangat kecil. Teknisi akan membaca posisi jarum untuk mengetahui seberapa besar penyimpangan yang terjadi.
Komponen Dial Indicator dan Fungsinya
Dial indicator terdiri dari beberapa bagian penting yang bekerja secara terintegrasi untuk menghasilkan pengukuran presisi. Setiap komponen punya peran spesifik yang saling mendukung agar hasil pembacaan tetap akurat.
Berikut penjelasan komponen dial indicator beserta fungsinya dalam bentuk tabel agar lebih mudah dipahami:
| Komponen | Fungsi |
|---|---|
| Dial / Skala Utama | Menampilkan hasil pengukuran dalam bentuk angka dan skala. Menjadi referensi utama saat membaca deviasi. |
| Jarum Penunjuk (Pointer) | Bergerak mengikuti perubahan posisi spindle dan menunjukkan besar penyimpangan secara visual. |
| Spindle / Plunger | Bagian ujung yang bersentuhan langsung dengan benda kerja. Mendeteksi gerakan kecil pada permukaan. |
| Bezel (Cincin Pengatur Nol) | Digunakan untuk menyetel titik nol sebelum pengukuran dimulai agar hasil lebih akurat. |
| Kaca Pelindung Dial | Melindungi skala dan jarum dari debu, benturan ringan, dan kontaminasi saat penggunaan. |
| Poros Gear Internal | Mengubah gerakan linear dari spindle menjadi gerakan rotasi yang menggerakkan jarum. |
| Bodi / Housing | Struktur utama yang menampung seluruh komponen dan menjaga kestabilan mekanisme di dalamnya. |
| Stem / Dudukan Clamp | Titik pemasangan ke magnetic base atau holder agar alat stabil saat pengukuran. |
| Pegas Internal | Mengembalikan posisi spindle ke kondisi awal setelah ditekan, menjaga konsistensi pembacaan. |
Jenis-Jenis Dial Indicator
Dial indicator tidak hanya memiliki satu bentuk saja. Dalam praktiknya, alat ini terbagi menjadi beberapa jenis yang disesuaikan dengan kebutuhan pengukuran di lapangan. Perbedaan utamanya terletak pada mekanisme kerja, bentuk ujung pengukur, hingga tingkat fleksibilitas penggunaan.
Memahami jenis-jenisnya penting supaya kamu bisa memilih alat yang tepat sesuai pekerjaan teknik yang dilakukan.
1. Dial Indicator Tipe Plunger (Plunger Type Indicator)
Ini adalah jenis yang paling umum digunakan.
Ciri utamanya adalah gerakan lurus (naik-turun) pada spindle. Ujungnya menekan langsung ke permukaan benda kerja.
Kelebihan:
- Cocok untuk pengukuran umum seperti run out dan flatness
- Mudah digunakan di berbagai posisi
- Presisi tinggi dan stabil
Penggunaan:
Banyak dipakai di bengkel otomotif, mesin bubut, dan quality control industri.
2. Dial Test Indicator (DTI)
Jenis ini menggunakan tuas kecil (lever) di ujungnya, bukan spindle lurus.
Pergerakan kecil pada tuas akan diteruskan ke jarum penunjuk.
Kelebihan:
- Sangat sensitif terhadap perubahan kecil
- Cocok untuk ruang sempit
- Ideal untuk alignment presisi tinggi
Penggunaan:
Sering digunakan untuk setting alignment mesin, jig, dan fixture.
3. Dial Indicator Digital
Versi modern dari dial indicator yang sudah menggunakan layar digital.
Hasil pengukuran ditampilkan dalam angka elektronik, bukan jarum analog.
Kelebihan:
- Mudah dibaca
- Lebih cepat dalam interpretasi hasil
- Bisa memiliki fitur hold dan zero reset otomatis
Penggunaan:
Dipakai di industri modern yang membutuhkan efisiensi tinggi dan dokumentasi data.
4. Lever Type Indicator
Jenis ini mirip dengan dial test indicator, tetapi memiliki desain lebih ringan dan fleksibel.
Ujung tuasnya sangat sensitif terhadap gerakan kecil.
Kelebihan:
- Respons sangat cepat
- Cocok untuk pengukuran detail mikro
- Mudah diposisikan di area terbatas
Penggunaan:
Biasanya digunakan dalam pekerjaan presisi tinggi seperti tool setting dan inspeksi komponen kecil.
Cara Membaca Dial Indicator
Membaca dial indicator itu bukan sekadar lihat jarum menunjuk angka.
Kamu harus paham bagaimana skala bekerja, bagaimana jarum bergerak, dan bagaimana nilai deviasi ditentukan. Salah baca sedikit saja, hasil analisis komponen bisa jadi keliru.
Di dunia teknik, kemampuan membaca alat ini termasuk skill dasar yang wajib dikuasai.
1. Memahami skala utama pada dial indicator
Pada dial indicator analog, terdapat skala berbentuk lingkaran (dial) yang berisi angka dan garis pembagi.
Umumnya:
- 1 putaran jarum = 1 mm (atau 0,1 mm tergantung tipe)
- Setiap garis kecil = 0,01 mm
Skala inilah yang menjadi dasar utama pembacaan hasil pengukuran.
2. Fungsi jarum panjang dan pergerakannya
Jarum panjang adalah indikator utama yang menunjukkan perubahan kecil pada benda kerja.
Cara membacanya:
- Jarum bergerak searah jarum jam → terjadi kenaikan (positif)
- Jarum bergerak berlawanan arah → terjadi penurunan (negatif)
- Semakin jauh dari nol → semakin besar deviasi
Jarum ini sangat sensitif, jadi pergerakannya bisa langsung menunjukkan perubahan mikro.
3. Cara menentukan nilai pengukuran
Untuk mendapatkan hasil, kamu perlu menggabungkan posisi jarum dengan skala dial.
Contoh sederhana:
- Jarum bergerak 15 garis kecil
- Jika 1 garis = 0,01 mm
→ maka hasil = 0,15 mm
Inilah alasan kenapa ketelitian pembacaan sangat penting dalam pekerjaan teknik.
4. Membaca nilai maksimum (peak reading)
Dalam banyak kasus, pengukuran tidak hanya satu titik.
Teknisi biasanya mencari:
- Nilai tertinggi (maximum deviation)
- Nilai terendah (minimum deviation)
Selisih antara keduanya disebut total run out atau total deviasi.
FAQ Seputar Dial Indicator
Dial indicator berfungsi untuk mengukur penyimpangan kecil pada komponen seperti kerataan, kesejajaran, dan run out secara presisi. Alat ini digunakan sebagai pembanding untuk memastikan suatu benda sesuai standar toleransi teknik.
Cara membacanya dimulai dari melihat posisi jarum terhadap skala utama yang menunjukkan nilai deviasi. Setelah itu, hitung jumlah garis kecil yang dilewati jarum untuk mendapatkan hasil pengukuran dalam satuan mm.
Dial indicator terdiri dari beberapa jenis seperti plunger type, dial test indicator (DTI), digital dial indicator, dan lever type indicator. Masing-masing memiliki karakteristik dan fungsi penggunaan yang berbeda sesuai kebutuhan pengukuran.
Dial indicator ditempatkan pada magnetic base lalu spindle disentuhkan ke permukaan benda kerja yang akan diukur. Permukaan kemudian digeser atau alat dipindahkan untuk melihat perubahan jarum yang menunjukkan tingkat kerataan.
